Khi lựa chọn thang máy gia đình, kích thước thang máy 320kg luôn là thông số kỹ thuật được các chủ đầu tư quan tâm hàng đầu nhờ khả năng đáp ứng hoàn hảo nhu cầu di chuyển cho gia đình từ 4–5 người mà vẫn tối ưu diện tích sàn. Dù sở hữu nhà phố hẹp ngang, biệt thự hiện đại hay công trình cải tạo, việc nắm rõ kích thước hố thang thông thủy, cabin, chiều sâu hố Pit và chiều cao OH sẽ giúp bạn chủ động hơn trong thiết kế và thi công. Bài viết này sẽ phân tích chi tiết các thông số tiêu chuẩn, giải pháp lắp đặt đối trọng hông/sau cũng như tư vấn phương án dựng hố bằng bê tông hay khung thép kính tối ưu chi phí nhất.
Kích Thước Thang Máy 320kg (4-5 người)
Thông số kích thước kỹ thuật phụ thuộc vào công nghệ vận hành và kết cấu nhà (xây mới hay cải tạo)
- Loại tiêu chuẩn (Cáp kéo có đối trọng),Loại tiết kiệm diện tích (Cáp kéo không đối trọng/Kính)
- Kích thước hố thang (Thông thủy):1400×1400 mm hoặc tùy chỉnh theo thiết kế
- Kích thước Cabin (R × S × C):1000×800×2200 mm hoặc tùy chỉnh theo thiết kế
- Chiều rộng cửa thang (SO/CO):600−700 mm (Cửa mở tự động hoặc lùa), 600−700 mm

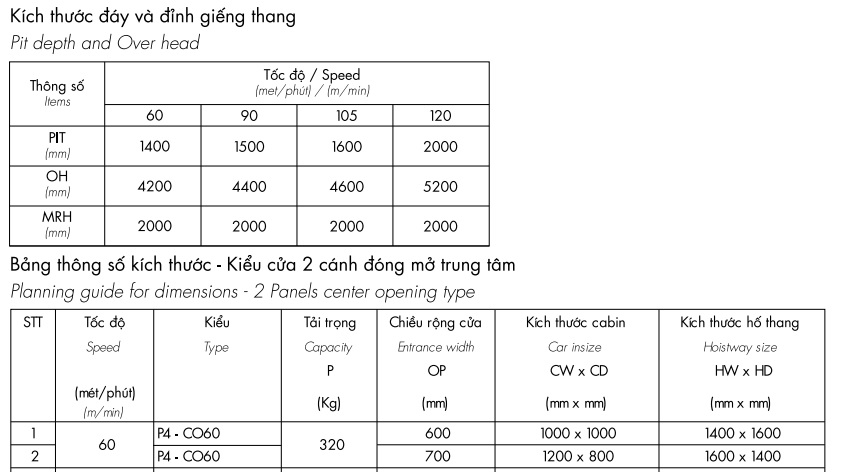

- Chiều sâu hố Pit (Tối thiểu):500−1400 mm
- Chiều cao tầng trên cùng (OH):4000 – 4500 mm
Kích thước thang máy 320kg Theo Vị Trí Đặt Đối Trọng

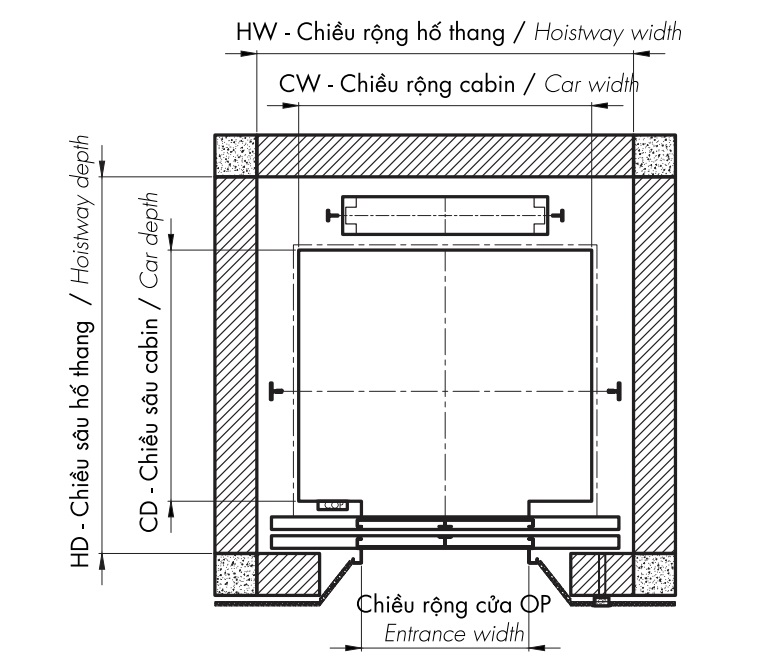

Đối trọng phía sau
- Đặc điểm: Tối ưu chiều rộng cabin, chiều sâu cabin sẽ bị thu hẹp do mất khoảng 600mm cho phần đối trọng và khoảng hở an toàn phía sau.
- Kích thước hố thang (Thông thủy): Rộng 1400 x sâu 1400 mm.
- Kích thước Cabin: Rộng 1000 x sâu 850 – 900 x cao 2200mm.
- Kích thước cửa thang (CO – Mở tim): 600 – 650 mm.
- Ứng dụng: Phù hợp nhà có mặt tiền rộng nhưng chiều sâu hẹp.

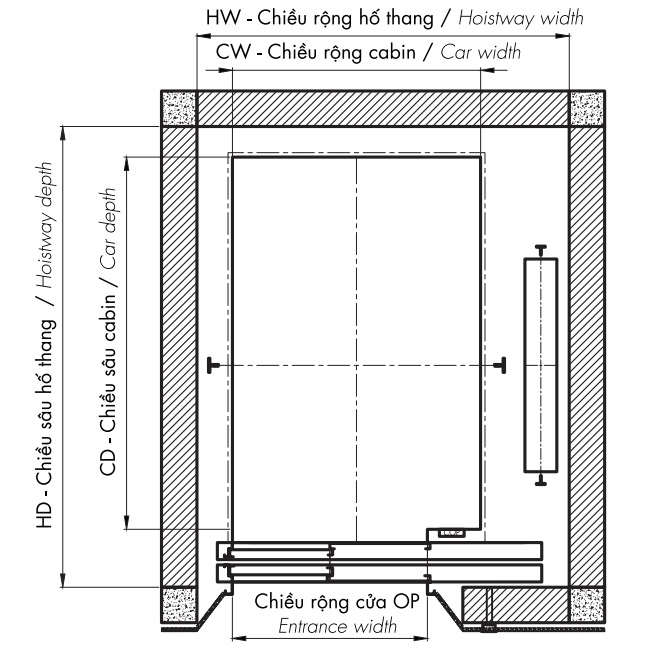

Đối trọng bên hông
- Đặc điểm: Tối ưu chiều sâu cabin, tăng khoảng không phía trước/sau nhưng làm giảm chiều rộng hố thang.
- Kích thước hố thang (Thông thủy): Rộng 1600 x sâu 1400mm.
- Kích thước Cabin: Rộng 950 x sâu 1000 x cao 2200 mm.
- Kích thước cửa thang (CO – Mở tim hoặc SO – Mở lùa): $650 – 700 mm.
- Ứng dụng: Phù hợp nhà hẹp ngang, cần không gian cabin sâu để vừa xe lăn hoặc đồ dùng dài.
Kích Thước thang 320kg Theo Kết Cấu Hố Thang
Hố thang Bê tông (Tường gạch / Cột bê tông)
- Dày tường / Cột: Cột bê tông 200 mm, tường bao xây gạch dày 100 hoặc 200mm.
- Phủ bề ngoài công trình: Cần cộng thêm tối thiểu 400mm vào kích thước thông thủy hố thang.
- Ưu / Nhược điểm: Chi phí rẻ, bền vững, nhưng chiếm nhiều diện tích sàn và thi công thô kéo dài.
Kích thước hố thang khung thép
- Hố thang Khung thép (Khung thép hình / Thép định hình):Kích thước kết cấu: Sử dụng thép V, I hoặc thép chấn.
- Tiết kiệm diện tích: Chỉ tốn khoảng 50mm mỗi viền cạnh, tiết kiệm 300mm so với tường gạch.
- Ưu / Nhược điểm: Thi công siêu nhanh (5 – 7 ngày), gọn nhẹ, tối ưu không gian nhưng chi phí khung dựng cao hơn xây gạch 20 – 35%.
Thang máy kính (Hố khung thép + Vách kính cường lực)
- Kết cấu: Khung thép kết hợp kính cường lực 10 – 12mm (kính an toàn 2 lớp $10.38 mm).
- Kích thước phủ ngoài: Tương tự hố khung thép, tổng phủ ngoài chỉ khoảng 1500 x 1500 mm.
- Ưu / Nhược điểm: Thẩm mỹ cao, lấy sáng tốt, tạo cảm giác thoáng đãng cho nhà phố nhỏ, tuy nhiên chi phí vật tư kính và công lắp đặt cao hơn.
Ưu Điểm Nổi Bật Của Thang Máy Tải Trọng 320kg
Thang máy gia đình 320kg là giải pháp di chuyển tối ưu cho các công trình nhà phố, biệt thự liền kề có diện tích từ 40 – 70m². Với khả năng tải 4 người/lượt, việc nắm rõ thông số kích thước thang máy gia đình giúp chủ nhà chủ động trong thiết kế và thi công nội thất.
- Tối ưu diện tích: Chỉ mất khoảng 1.5 – 2m2 diện tích mặt sàn, cực kỳ thích hợp cho nhà ống diện tích nhỏ.
- Tiết kiệm điện năng: Sử dụng nguồn điện sinh hoạt 1 pha hoặc 3 pha linh hoạt, công suất động cơ chỉ khoảng $1.5 – 2.2 kW.
- Mẫu mã đa dạng: Tùy chọn cabin vách inox sọc nhuyễn, kính cường lực hoặc ốp gỗ theo phong cách tân cổ điển.
Lưu ý quan trọng chọn kích thước thang máy 320kg
- Dự phòng sai số xây dựng: Khi dựng hố pít và giếng thang bằng bê tông hoặc khung thép, nên tính dư 30 – 50mm mỗi chiều để đảm bảo thả chì chuẩn.

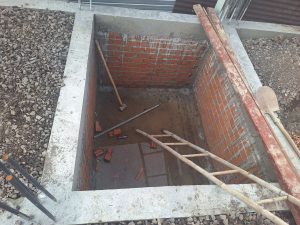

- Chống thấm hố Pit: Hố Pit nằm âm dưới lòng đất nên cần xử lý chống thấm triệt để để tránh làm hư hỏng thiết bị điện dưới đáy cabin.
- Lựa chọn cửa mở: 1 Nếu hố thang rộng dưới 1300mm, nên chọn phương án cửa mở lùa về một phía (SO) thay vì cửa mở tim (CO) để lối vào cabin đủ rộng rãi
