Kích thước thang máy phụ thuộc vào tải trọng, loại thang, kích thước cabin, cửa, vị trí đối trọng, hố PIT và chiều cao OH. Với nhà ở, các tải trọng phổ biến gồm 250kg, 300–320kg, 350kg và 450kg…

Khi xây nhà có thang máy, kích thước hố thang là một trong những thông số cần được xác định ngay từ giai đoạn thiết kế. Chọn đúng kích thước giúp gia chủ tối ưu diện tích xây dựng, có cabin đủ rộng, cửa thuận tiện và hạn chế phát sinh chi phí sửa chữa sau này.

Thực tế, không có một kích thước duy nhất áp dụng cho tất cả thang máy gia đình. Hố thang 250kg sẽ khác 320kg hoặc 450kg; cùng tải trọng nhưng thay đổi vị trí đối trọng, loại cửa, kích thước cabin và cấu hình thiết bị cũng có thể làm kích thước hố thay đổi.

Trong bài viết này, Thang máy Phương Đông tổng hợp các cấu hình kích thước phổ biến năm 2026, từ thang 250kg đến 630kg, đồng thời phân tích cách chọn hố thang cho nhà phố, biệt thự, nhà nhỏ và nhà cải tạo.

Kích thước thang máy gồm những gì?

kích thước thang máy gia đình

Khi nói đến kích thước thang máy gia đình, nhiều người chỉ quan tâm đến rộng × sâu của hố thang. Tuy nhiên, để thiết kế một bộ thang hoàn chỉnh cần tính đồng thời nhiều thông số.

1. Kích thước hố thang

Là chiều rộng và chiều sâu phần giếng thang được bố trí trong công trình. Đây là kích thước ảnh hưởng trực tiếp đến diện tích xây dựng.

2. Kích thước cabin

Cabin là không gian người sử dụng đứng bên trong. Cabin lớn giúp di chuyển thoải mái nhưng thường yêu cầu hố thang lớn hơn.

3. Kích thước cửa

Bao gồm chiều rộng và chiều cao cửa tầng. Cửa 700mm phù hợp với nhiều gia đình; cửa 800mm trở lên thuận tiện hơn nếu thường xuyên vận chuyển đồ đạc hoặc cần không gian ra vào rộng.

4. Hố PIT

Là phần hố nằm dưới sàn tầng thấp nhất. PIT cần được thiết kế theo yêu cầu của thiết bị và điều kiện kết cấu công trình.

5. OH

OH là khoảng không phía trên tầng dừng cao nhất dành cho cabin, hệ thống dẫn hướng và các thiết bị liên quan.

6. Vị trí đối trọng

Đối trọng có thể bố trí phía sau hoặc bên hông cabin. Đây là một trong những yếu tố khiến cùng tải trọng nhưng hố thang có thể có nhiều kích thước khác nhau.

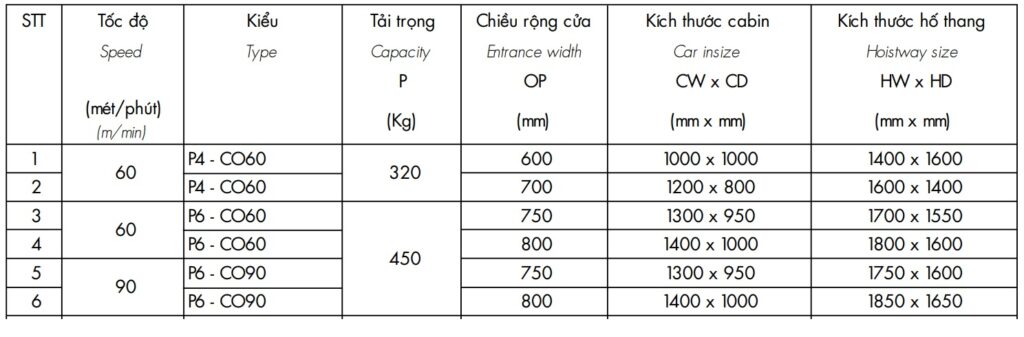

Bảng kích thước thang máy gia đình theo tải trọng

Dưới đây là bảng tham khảo các cấu hình thường được sử dụng cho nhà ở

Chú ý: Bảng trên không nên được hiểu là kích thước bắt buộc cho mọi loại thang. Chẳng hạn, thang 450kg có thể được thiết kế theo nhiều cấu hình khác nhau. Vì vậy, khi xây nhà cần sử dụng bản vẽ hố thang chính thức thay vì lấy một con số trên internet để thi công.

kích-thước-thang-máy-gia-đình

Cách ước tính sơ bộ

Xác định kích thước hố thang máy rõ ràng giúp chủ đầu tư hình dung cụ thể kích thước còn lại trong cabin là bao nhiêu. Kích thước cabin chiều cửa trừ đi 400mm và chiều đối trọng trừ 600mm. Ví dụ, kích thước thông thuỷ R1600mm x D1600mm thì sau khi trừ đi 400mm và 600mm tương ứng thì kích thước cabin là R1200mm x D1000mm. Lưu ý : Tùy vị trí đối trọng, cấu hình cabin và loại cửa, tỷ lệ kích thước có thể thay đổi

Kích thước thang máy gia đình

Không có một kích thước duy nhất cho một tải trọng. Kích thước phụ thuộc loại máy, đối trọng, cabin, cửa và thiết kế hố thang.

kích thước thang máy 350kg

Kích thước thang máy 350kg hay 320kg (kích thước thang máy gia đình 4 người) đối với dòng thang sử dụng động cơ không hộp số(tải trọng 350kg hoặc 320kg do công suất của động cơ quyết định và được in lên nhãn của động cơ).

Trường hợp 1:

  • Kích thước hố thang (thông thủy): chiều rộng 1600mm X chiều sâu 1400mm.
  • Kích thước cabin thang máy : 1200mm X 800mm X 2300mm.
  • Kích thước cửa: 700mm X 2100mm.
  • PIT : 1400mm
  • OH : 4500 mm
  • tải trọng : 4- 5 người

Trường hợp 2:

  • Kích thước hố thang (thông thủy): chiều rộng 1500mm X chiều sâu 1500mm.
  • Kích thước cabin thang máy : 1100mm X 900mm X 2300mm.
  • Kích thước cửa: 650mm X 2100mm.
  • OH : 4500 mm
  • PIT : 1400mm
  • tải trọng : 4- 5 người
kích thước thang máy gia đình 320kg

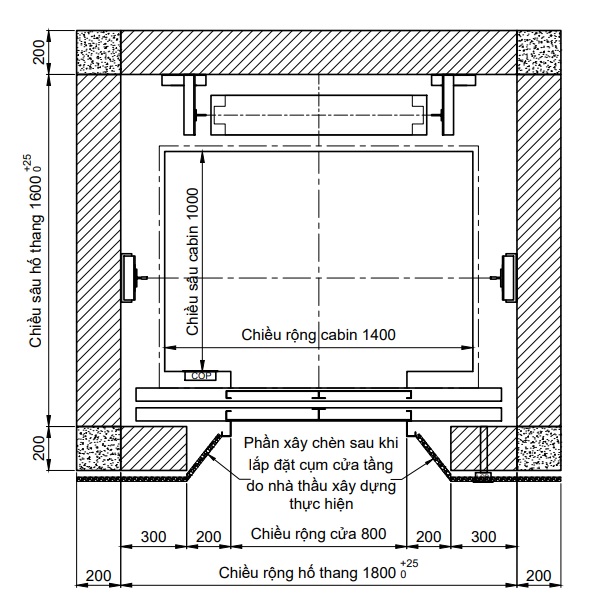

kích thước thang máy 450kg

Thang máy 450kg có nhiều cấu hình kích thước. Trường hợp 1 sử dụng hố 1800 × 1600mm; trường hợp 2 có thể sử dụng hố khoảng 1600 × 1600mm tùy vị trí đối trọng, cabin và thiết bị.

Quý khách có thể tham khảo các thông số kích thước thang máy gia đình ở bảng bên dưới.

Trường hợp 1

  • kích thước hố thang sẽ là: 1800mm x 1600mm.
  • Kích thước buồng cabin: 1400mm x 1000mm x 2300mm
  • Cửa cabin: 800mm x 2100mm
  • Cửa tầng: 800mm x 2100m
  • OH( tầng trên cùng): 4500mm
  • Đáy hố Pit: 1400mm

Trường hợp 2

  • kích thước hố thang sẽ là: 1700mm x 1700mm.
  • Kích thước buồng cabin: 1300mm x 1100mm x 2300mm
  • Cửa cabin: 800mm x 2100mm
  • Cửa tầng: 750mm x 2100m
  • OH( tầng trên cùng): 4500mm
  • Đáy hố Pit: 1400mm

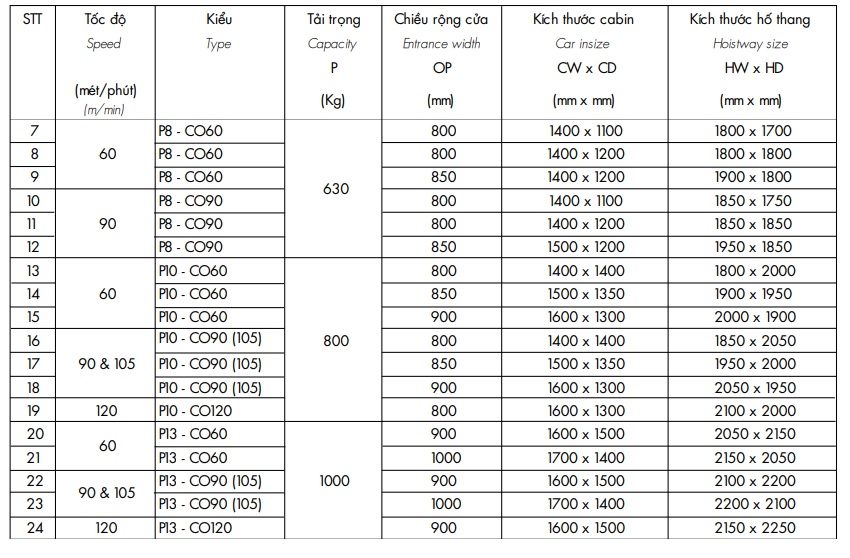

Ngoài kích thước thang máy gia đình trên, quý khách có thể tham khảo thêm bảng thông số kích thước thang máy 630kg, 800kg, 1000kg ở bảng bên dưới.

kich-thuoc-thang-may-cong-cong

Kích thước cabin thang máy gia đình

Cabin cần được tính toán dựa trên số người và nhu cầu sử dụng.

Tải trọngCabin tham khảoPhù hợp
250kg900 × 700mm2–3 người
300kg1000 × 800mm3–4 người
320kg1100 × 800mm3–4 người
350kg1200 × 800mm4–5 người
450kg1400 × 1000mm5–6 người
630kg1400 × 1200mm7–8 người

Nếu gia đình có người sử dụng xe lăn, cần ưu tiên chiều rộng cabin và cửa thay vì chỉ nhìn vào tải trọng.

Kích thước cửa thang máy



Đối với thang máy gia đình, cửa thường có chiều rộng khoảng:

  • 600mm: thang nhỏ
  • 650–700mm: phù hợp nhiều cấu hình gia đình
  • 800mm: thuận tiện hơn
  • 900mm: thường dành cho tải trọng lớn

Chiều cao cửa phổ biến khoảng 2000–2100mm.

Nếu thường xuyên đưa nội thất, xe đẩy hoặc đồ dùng lớn vào cabin, cửa 800mm sẽ thuận tiện hơn cửa 600–700mm.

Kích thước PIT và OH

PIT và OH là hai thông số tuyệt đối không nên bỏ qua khi xây nhà

PIT

Hố pit thang máy là phần không gian trống ở dưới cùng của giếng thang, tính từ mặt sàn tầng dừng thấp nhất đến đáy của hố thang

PIT thường nằm trong khoảng 1200–1400mm đối với nhiều cấu hình thang gia đình.

Tuy nhiên, nhà cải tạo có thể gặp trường hợp không đào được PIT sâu.

Khi đó, cần trao đổi với đơn vị thang máy để lựa chọn giải pháp kỹ thuật phù hợp thay vì tự ý giảm PIT.

OH

OH thang máy (viết tắt của từ tiếng Anh Overhead) là chiều cao khoảng cách được tính từ mặt sàn tầng trên cùng có cửa thang máy cho đến điểm cao nhất của giếng thang (sàn phòng máy hoặc móc treo trên đỉnh giếng).

OH thường khoảng 4000–4500mm đối với nhiều cấu hình thang gia đình.

Nếu tầng trên cùng thấp, cần kiểm tra OH ngay từ giai đoạn thiết kế.

Bang-ve-ho-thang-may-gia-dinh-kpm

kích thước thang máy gia đình

Thông thường nếu thang máy gia đình chỉ sử dụng cho mục đích di chuyển người và đồ vật cho các thành viên trong gia đình thì bạn nên sử dụng tải trọng 250kg(3-4 người) – 350kg(4-5 người). Tùy vào lượng người trong gia đình và diện tích xây dựng. Nếu gia đình kết hợp vừa ở vừa cho thuê(văn phòng hoặc nhà trọ cao cấp…) thì tải trọng phù hợp là 450kg(6-7 người) hoặc cao hơn.

Vậy đối với thang máy gia đình tải trọng 250kg, 320kg hoặc 450kg thì kích thước hố thang cần chừa là bao nhiêu?

kích thước thang máy gia đình nhỏ nhất

  • Kích thước hố thang: 1300 mm x 1100mm(Đây là kích thước lọt lòng chưa kể tường bao. Phần tường bao quanh nên xây 100mm – 200mm hoặc dựng khung thép).
  • Kích thước cabin: 950mm x 600mm x 2200mm.
  • Kích thước cửa: 600mm. Loại cửa hai cánh mở tự động về hai phía (Center Opening – CO)
  • OH(chiều cao tầng trên cùng): Loại có phòng máy là 4000mm + Phòng máy cao 2000mm và không phòng máy là 4500mm
  • Chiều sâu hố PIT: Từ 600mm

Thang mini phù hợp với:

  • Nhà phố diện tích nhỏ
  • Nhà 3–5 tầng
  • Nhà có cầu thang hẹp
  • Nhà cải tạo
  • Công trình cần tận dụng giếng trời

Có thể cân nhắc tải trọng 250–320kg.

Nếu chỉ có 2–3 người sử dụng, 250kg có thể đáp ứng nhu cầu. Nếu gia đình 4 người, 320kg thường cân bằng hơn.

Đặc biệt, khi làm thang mini, không nên chỉ quan tâm diện tích hố mà phải kiểm tra PIT, OH và vị trí đối trọng.

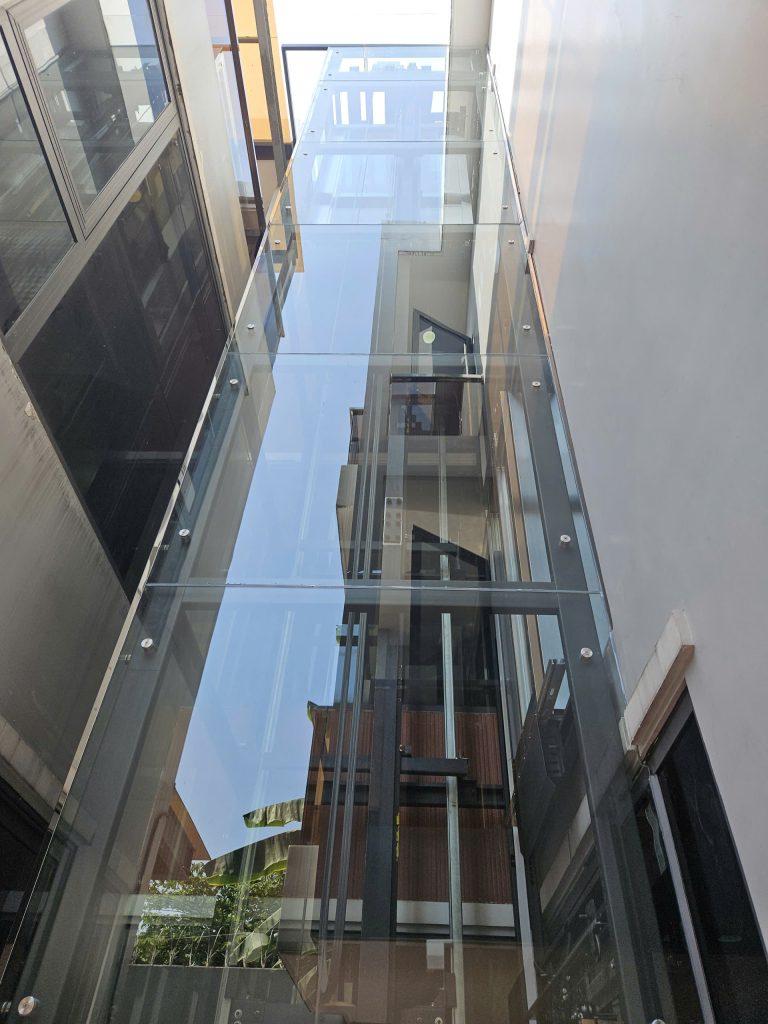

kích thước thang máy kính gia đình

Hiện nay, thang máy gia đình vách kính đang là xu hướng của nhiều gia đình vì những lý do như tính thẩm mỹ, lấy sáng cho ngôi nhà… Vậy kích thước thang máy buồng kính(hay thang vách kính) cần bao nhiêu? Trước hết ta nên biết thang máy vách kính gia đình gồm 2 phần: Kích thước dựng khung thép + kích thước dựng thang máy.

Thang máy kính được nhiều gia đình lựa chọn cho biệt thự và nhà phố hiện đại.

Ưu điểm:

  • Tạo cảm giác không gian rộng
  • Tăng tính thẩm mỹ
  • Có thể bố trí ngoài trời
  • Phù hợp kiến trúc hiện đại
  • Có nhiều phương án khung thép/inox

Kích thước có thể tương đương thang cabin inox cùng tải trọng.

Ví dụ:

320kg: khoảng 1500 × 1400mm.

450kg: khoảng 1800 × 1600mm.

Tuy nhiên, với thang kính cần tính toán thêm khung chịu lực, vị trí ray, đối trọng và kết cấu liên kết.

Thang máy buồng kính gia đình

Kích thước thang máy cho nhà cải tạo

Nhà cải tạo là trường hợp cần khảo sát kỹ nhất.

Có thể bố trí thang:

Trong lòng cầu thang
Cạnh cầu thang
Giếng trời
Ban công
Sân sau
Bên ngoài nhà

Nếu không thể đào PIT sâu, kỹ thuật viên cần đánh giá giải pháp phù hợp.

Với nhà cải tạo, phương án khung thép thường giúp linh hoạt hơn so với xây dựng hố bê tông truyền thống.

Trước khi báo giá, nên khảo sát:

Diện tích → kết cấu móng → chiều cao tầng → vị trí đặt thang → PIT → OH → đường điện → vị trí cửa.

Tư vấn chọn kích thước thang máy gia đình phù hợp

  • Nhà phố nhỏ (dưới 60m²/sàn): Nên chọn thang máy mini tải trọng 300 – 350kg để tiết kiệm không gian.
  • Biệt thự, nhà lớn: Có thể lựa chọn thang máy tải trọng 350 – 450kg tùy theo số lượng thành viên sử dụng.
  • Nhà có người lớn tuổi hoặc người khuyết tật: Ưu tiên cabin rộng hơn để xe lăn ra vào thuận tiện.
  • Sử dụng thang máy thường xuyên: Chọn loại thang có tải trọng lớn hơn để đảm bảo độ bền và hiệu suất vận hành.

Các yếu tố ảnh hưởng đến kích thước thang máy

    • Diện tích lắp đặt: Nhà có diện tích nhỏ nên chọn loại thang máy mini, tối ưu không gian.

    • Số tầng sử dụng: Nhà càng nhiều tầng, nhu cầu tải trọng càng lớn.

    • Loại thang máy: Thang máy cáp kéo cần hố PIT sâu hơn so với thang máy thủy lực.

    • Kiến trúc nhà: Cần đảm bảo thang máy hài hòa với thiết kế tổng thể.

kich-thuoc-ho-thang-may

Cách chọn kích thước theo diện tích nhà

  • Có thể tham khảo cách lựa chọn nhanh:

    Diện tích/nhu cầuTải trọng nên cân nhắcKích thước tham khảo
    Nhà nhỏ, 2–3 người250kg~1300 × 1100mm
    Nhà phố phổ biến300–320kg~1400–1500 × 1350–1400mm
    Gia đình 4–5 người350kg~1600 × 1400mm
    Gia đình đông người450kg~1800 × 1600mm
    Biệt thự/công trình lớn630kg~1800 × 1800mm

    Đây chỉ là cách định hướng ban đầu.

    Kích thước cuối cùng phải dựa trên nhu cầu thực tế.

    Ví dụ, nhà diện tích 60m² không nhất thiết phải chọn thang 250kg. Nếu gia đình có người sử dụng xe lăn hoặc thường xuyên vận chuyển hàng hóa, thang 320–450kg có thể phù hợp hơn.

Bản vẽ kích thước hố thang 320kg

kích thước thang máy gia đình 320kg

Lựa chọn kích thước thang máy gia đình phù hợp giúp tối ưu không gian, đảm bảo an toàn và nâng cao giá trị ngôi nhà. Trước khi lắp đặt, bạn nên tham khảo ý kiến chuyên gia để có giải pháp tốt nhất. Nếu bạn đang tìm kiếm một mẫu thang máy phù hợp, hãy liên hệ qua số hotline 0971 77 1002 để được giải đáp và tư vấn thêm.

Kích thước thông thủy và phủ bì khác nhau thế nào?

Đây là vấn đề rất nhiều gia chủ nhầm lẫn.

Kích thước thông thủy

Là kích thước khoảng không thực tế bên trong hố sau khi hoàn thiện.

Ví dụ:

Hố thông thủy: 1500 × 1500mm

Kích thước phủ bì

Là kích thước tính cả phần tường, khung hoặc kết cấu bao quanh.

Vì vậy:

Hố thông thủy 1500 × 1500mm không có nghĩa toàn bộ kết cấu bên ngoài cũng chỉ rộng 1500 × 1500mm.

Đối với hố xây gạch/bê tông và hố khung thép, cách tính phủ bì cũng khác nhau.

Khi nhận bản vẽ từ đơn vị thang máy, cần hỏi rõ:

“Kích thước trên bản vẽ là thông thủy hay phủ bì?”

báo giá kích thước thang máy gia đình

Bạn đang chuẩn bị xây nhà nhưng chưa biết nên chừa hố thang bao nhiêu?

Đừng lựa chọn kích thước chỉ dựa trên bảng tham khảo. Với mỗi công trình, Phương Đông có thể tư vấn tải trọng, kích thước hố, cabin, cửa, PIT và OH dựa trên mặt bằng thực tế.

Chỉ cần cung cấp:

  • Kích thước khu vực dự kiến đặt thang
  • Số tầng
  • Số người sử dụng
  • Nhà xây mới hay cải tạo
  • Kích thước hố hiện có nếu đã xây

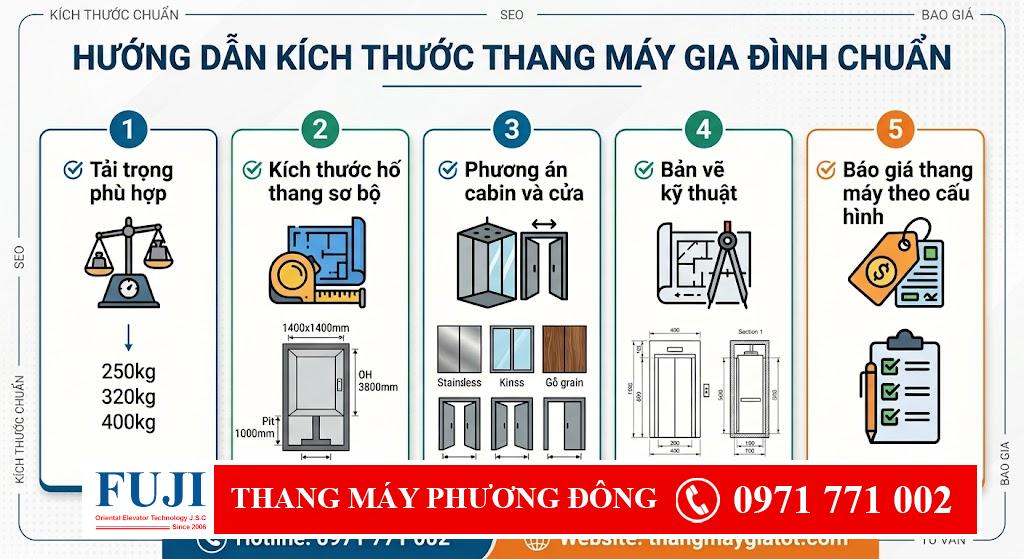

Bạn sẽ được tư vấn:

✔ Tải trọng phù hợp
✔ Kích thước hố thang sơ bộ
✔ Phương án cabin và cửa
✔ Bản vẽ kỹ thuật
✔ Báo giá thang máy theo cấu hình

📞 Hotline: 0971 771 002

🌐 Website: thangmaygiatot.com

Khuyến nghị: Hãy chốt bản vẽ kỹ thuật với đơn vị cung cấp thang máy trước khi xây hố thang. Đây là cách đơn giản nhất để tránh phát sinh chi phí đập sửa và đảm bảo cabin, cửa, PIT, OH được thiết kế đồng bộ ngay từ đầu.

Mẫu thang máy gia đình đẹp

Biên soạn: Phòng Kỹ thuật – Công ty CPCN Thang máy Phương Đông
Cập nhật: 08/2026
Chuyên môn: Thiết kế, khảo sát và lắp đặt thang máy gia đình
Lưu ý: Thông số trên mang tính tham khảo; kích thước cuối cùng được xác định theo bản vẽ của từng cấu hình thiết bị.

FAQ Kích thước thang máy

Một phương án tham khảo là 1500 × 1500mm, cabin khoảng 1100 × 900mm. Kích thước thực tế thay đổi theo cấu hình thiết bị.

Một phương án phổ biến có thể khoảng 1800 × 1600mm, cabin khoảng 1400 × 1000mm.

Không thể xác định chỉ bằng diện tích sàn. Cần xem khu vực có thể bố trí hố thang. Một số cấu hình mini có thể sử dụng hố khoảng 1300 × 1300mm.

Nhiều cấu hình cần PIT khoảng 1200–1400mm, nhưng có thể khác tùy thiết bị. Nhà cải tạo cần khảo sát riêng.

Thông thường có thể khoảng 4000–4500mm, tùy cấu hình và chiều cao cabin.

Có thể tối ưu trong một số trường hợp bằng cách thay đổi cabin, đối trọng hoặc cấu hình thiết bị. Tuy nhiên phải được tính toán bởi đơn vị kỹ thuật.

Không hoàn toàn. Kích thước cabin còn phụ thuộc vị trí đối trọng, ray, loại cửa và cấu hình thiết bị.

Không nhất thiết. Thang kính có thể sử dụng kích thước tương đương một số cấu hình thang cabin truyền thống, nhưng cần tính thêm kết cấu khung và phương án lắp đặt.

Có thể. Tuy nhiên cần khảo sát vị trí đặt thang, kết cấu, PIT, OH và khả năng bố trí thiết bị trước khi quyết định tải trọng.
