Với các công trình trường học có quy mô lớn, thang máy không chỉ đáp ứng nhu cầu di chuyển giữa các tầng mà còn phải đảm bảo vận hành ổn định, êm ái, an toàn và phù hợp với đặc thù sử dụng liên tục.
Tại Hệ thống Trường Song Ngữ Á Châu Đồng Nai, Công ty CPCN Thang máy Phương Đông đã thực hiện dự án cung cấp và lắp đặt 02 thang máy tải trọng 1150kg, 09 điểm dừng, tốc độ 90 m/phút, đáp ứng yêu cầu khắt khe của chủ đầu tư về công năng, độ êm khi khởi động – dừng và tính đồng bộ trong vận hành.
Sau 120 ngày triển khai, dự án hoàn thành, kiểm định và đưa vào sử dụng, mang đến giải pháp giao thông đứng phù hợp với quy mô và nhu cầu vận hành thực tế của nhà trường.

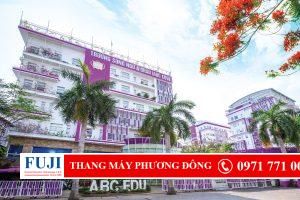

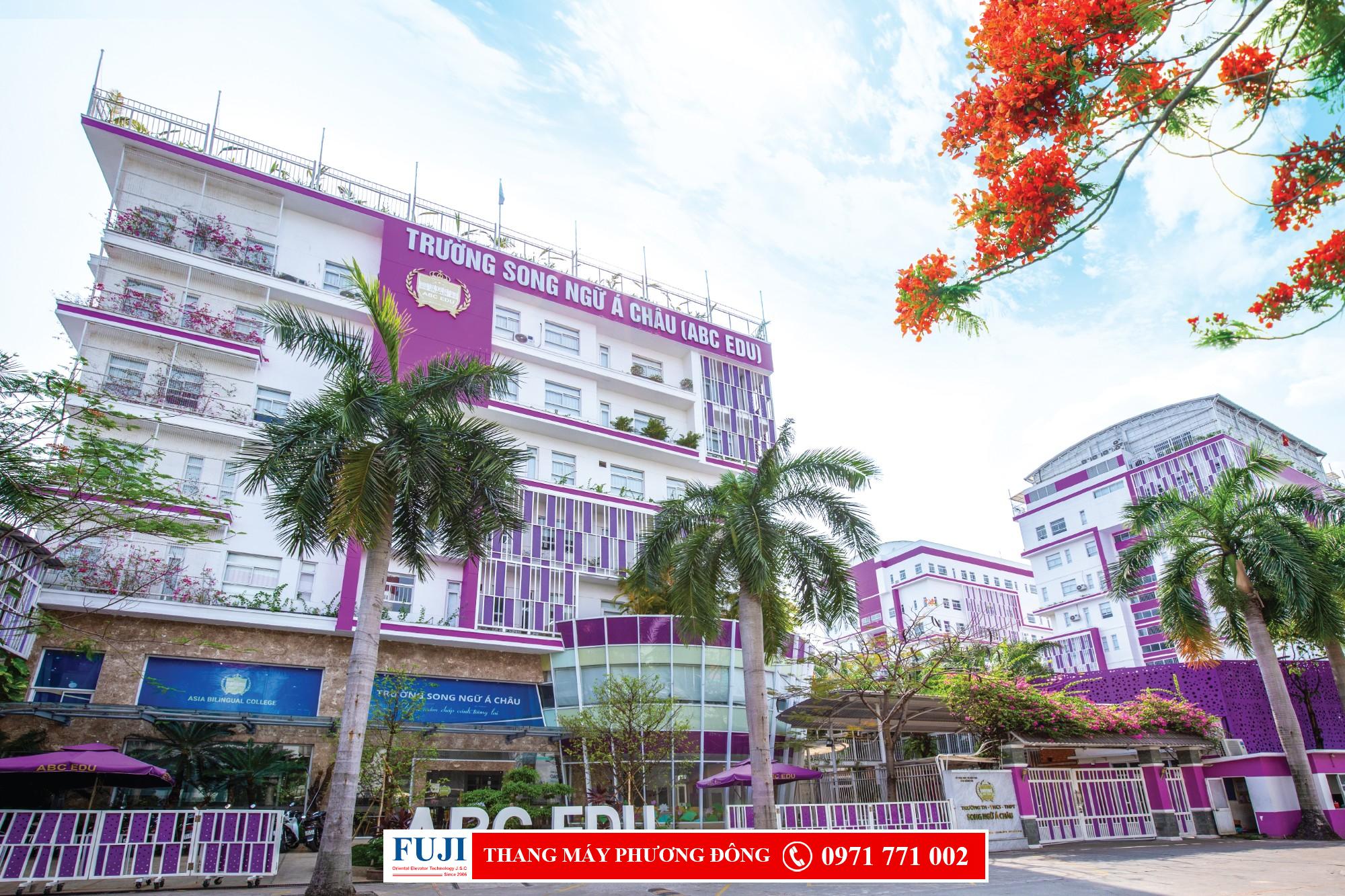

Tổng quan dự án thang máy tại Trường Song Ngữ Á Châu Đồng Nai
Dự án được triển khai với mục tiêu cung cấp hệ thống thang máy có khả năng phục vụ lượng người sử dụng lớn, hoạt động ổn định trong môi trường trường học và đảm bảo sự thuận tiện trong quá trình di chuyển giữa các tầng.
Thông số kỹ thuật chính
| Hạng mục | Thông số |
|---|---|
| Số lượng | 02 thang máy |
| Tải trọng | 1150 kg/thang |
| Tốc độ | 90 mét/phút |
| Số điểm dừng | 09 điểm dừng |
| Hệ điều khiển | Điều khiển nhóm đôi |
| Kích thước hố thang | Rộng 2250 x Sâu 2500 mm |
| Nội thất cabin | Thiết kế phù hợp với môi trường trường học |
| Động cơ | Nhập khẩu đồng bộ |
| Tủ điều khiển | Nhập khẩu đồng bộ |
| Yêu cầu vận hành | Êm ái khi khởi động và dừng tầng |
| Đơn vị thực hiện | Công ty CPCN Thang máy Phương Đông |
| Thời gian triển khai | 120 ngày |
>> Xem thêm : Thang máy gia đình
1. Tiếp nhận yêu cầu và tư vấn giải pháp kỹ thuật
Ngay từ giai đoạn đầu, Phương Đông không chỉ tiếp nhận thông tin về tải trọng và số lượng thang mà tập trung phân tích đặc điểm công trình trường học, mật độ sử dụng và yêu cầu vận hành thực tế.
Đối với trường học, thang máy thường có tần suất sử dụng cao, đặc biệt vào thời điểm đầu giờ, giờ chuyển tiết, giờ nghỉ và thời gian học sinh ra về. Vì vậy, phương án kỹ thuật cần đảm bảo khả năng phục vụ tốt, hạn chế rung giật và tạo cảm giác thoải mái cho người sử dụng.
Sau khi trao đổi với chủ đầu tư, Phương Đông đề xuất phương án:
- Lắp đặt 02 thang máy tải trọng 1150kg.
- Tốc độ vận hành 90 m/phút, phù hợp với công trình có 09 điểm dừng.
- Sử dụng hệ điều khiển nhóm đôi, giúp hai thang phối hợp hoạt động thay vì vận hành độc lập.
- Động cơ và tủ điều khiển sử dụng linh kiện nhập khẩu đồng bộ, hướng tới độ ổn định cao trong quá trình khai thác.
- Cabin được thiết kế theo tiêu chí bền, an toàn, dễ vệ sinh và phù hợp với môi trường trường học.
- Đặc biệt chú trọng thuật toán điều khiển để đảm bảo quá trình tăng tốc, giảm tốc và dừng tầng diễn ra êm ái.
Phương án được xây dựng trên nguyên tắc cân bằng giữa công năng sử dụng – độ bền – an toàn – tính thẩm mỹ – chi phí đầu tư.

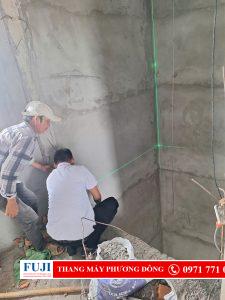

2. Khảo sát hiện trường và kiểm tra điều kiện lắp đặt
Sau khi thống nhất phương án sơ bộ, đội ngũ kỹ thuật Phương Đông tiến hành khảo sát trực tiếp tại công trình.
Đây là một trong những bước quan trọng nhất bởi thông số trên bản vẽ cần được đối chiếu với điều kiện thi công thực tế.
Các hạng mục được kiểm tra gồm:

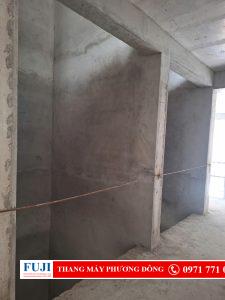

Kiểm tra kích thước hố thang
Đội ngũ kỹ thuật kiểm tra kích thước hố thang theo yêu cầu:
Rộng 2250 x Sâu 2500 mm
Các thông số được đối chiếu với thiết kế thiết bị nhằm đảm bảo đủ không gian cho ray dẫn hướng, cabin, đối trọng và các thành phần kỹ thuật liên quan.
Kiểm tra kết cấu công trình
Kỹ thuật viên đánh giá điều kiện kết cấu, vị trí dầm, sàn, cửa tầng và các khu vực liên quan để lên phương án thi công an toàn.
Khảo sát hệ thống điện
Nguồn điện cấp cho thang máy, vị trí tủ điện và hệ thống bảo vệ được kiểm tra trước khi triển khai nhằm hạn chế phát sinh trong quá trình lắp đặt.
Khảo sát điều kiện vận chuyển thiết bị
Với hệ thống gồm 02 thang máy tải trọng 1150kg, khối lượng thiết bị tương đối lớn. Vì vậy, Phương Đông cũng tính toán phương án vận chuyển, tập kết và đưa thiết bị vào vị trí lắp đặt một cách an toàn.
Sau khảo sát, các thông số thực tế được tổng hợp để hoàn thiện phương án kỹ thuật và kế hoạch thi công.
3. Hoàn thiện phương án kỹ thuật
Từ kết quả khảo sát, Phương Đông tiến hành hoàn thiện hồ sơ kỹ thuật, xác định chính xác các hạng mục cần triển khai.
Một trong những yêu cầu quan trọng từ chủ đầu tư là:
Thang máy phải vận hành êm ái, đặc biệt tại thời điểm khởi động và khi dừng tầng.
Đối với môi trường trường học, đây là tiêu chí rất đáng chú trọng. Việc hạn chế rung giật không chỉ nâng cao trải nghiệm người sử dụng mà còn tạo cảm giác an tâm cho học sinh, giáo viên và cán bộ nhân viên nhà trường.
Do đó, hệ thống điều khiển, động cơ và các thông số vận hành được lựa chọn đồng bộ nhằm tối ưu quá trình tăng tốc – giảm tốc – dừng tầng.
Bên cạnh đó, phương án điều khiển nhóm đôi giúp hai thang phối hợp đáp ứng nhu cầu gọi tầng, phù hợp với đặc thù công trình có lượng người sử dụng lớn trong cùng thời điểm.
4. Gia công, chuẩn bị và tập kết thiết bị
Sau khi phương án được phê duyệt, các hạng mục thiết bị được chuẩn bị theo hồ sơ kỹ thuật của dự án.
Các linh kiện quan trọng như:
- Động cơ thang máy.
- Tủ điều khiển.
- Hệ thống truyền động.
- Ray dẫn hướng.
- Thiết bị cửa tầng.
- Thiết bị cabin.
- Hệ thống an toàn.
được kiểm tra trước khi đưa đến công trường.
Đặc biệt, các linh kiện chính động cơ và tủ điều khiển nhập khẩu đồng bộ được lựa chọn nhằm đảm bảo sự tương thích giữa các thành phần của hệ thống.

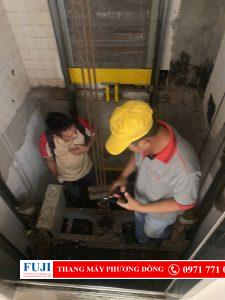

5. Quá trình lắp đặt 02 thang máy tại công trình
Quá trình thi công được tổ chức theo từng giai đoạn, đảm bảo an toàn và kiểm soát chất lượng.

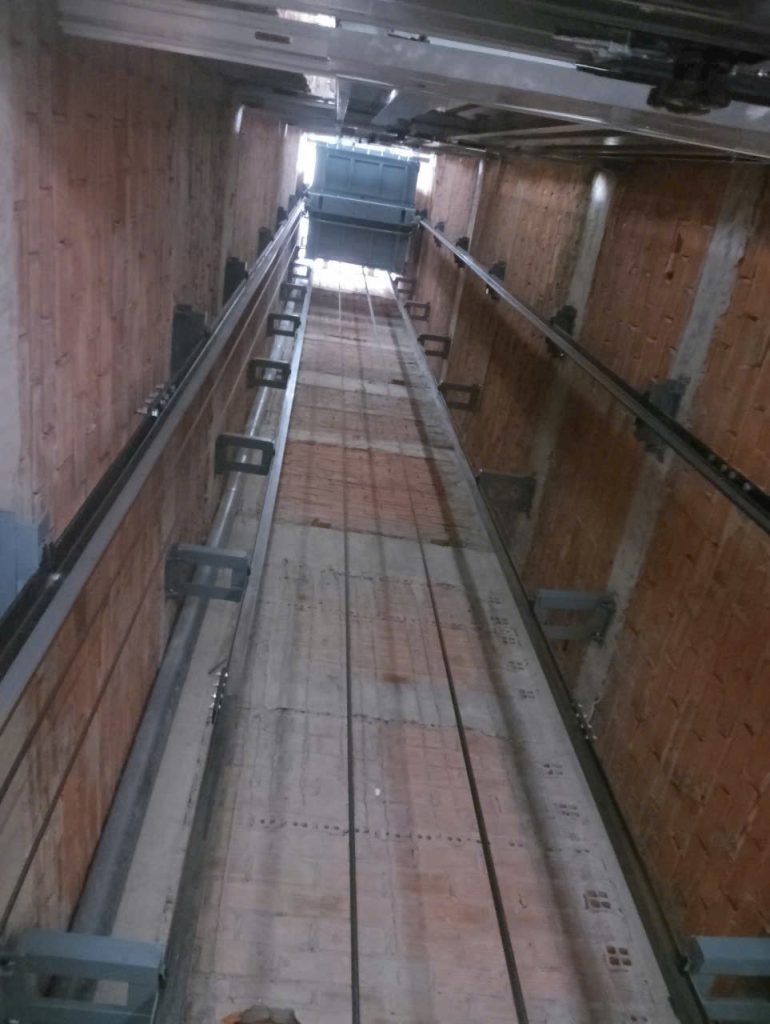

Lắp đặt hệ thống khung và ray dẫn hướng
Đội ngũ kỹ thuật tiến hành xác định tim thang, vị trí ray và các điểm liên kết trước khi lắp đặt.
Các bộ phận được căn chỉnh cẩn thận để đảm bảo độ thẳng và độ chính xác của hệ thống dẫn hướng.
Lắp đặt động cơ và hệ thống truyền động
Động cơ được đưa vào vị trí theo phương án kỹ thuật, sau đó tiến hành kết nối với hệ thống truyền động.
Đây là hạng mục đòi hỏi độ chính xác cao bởi ảnh hưởng trực tiếp đến khả năng vận hành của thang máy.
Lắp đặt cabin
Cabin được hoàn thiện theo thiết kế phù hợp với môi trường trường học.
Tiêu chí ưu tiên là:
An toàn – bền – sạch – dễ bảo trì – phù hợp với người sử dụng.
Lắp đặt cửa tầng
Hệ thống cửa tầng tại 09 điểm dừng được lắp đặt, căn chỉnh và kiểm tra độ kín khít, đồng tâm và khả năng đóng mở.
Lắp đặt tủ điều khiển và hệ thống điện
Tủ điều khiển được kết nối với động cơ, hệ thống cửa, bảng gọi tầng, bảng điều khiển cabin và các thiết bị an toàn.
Sau khi hoàn thành đấu nối, kỹ thuật viên tiến hành kiểm tra từng mạch điện và chức năng điều khiển.
6. Căn chỉnh để thang máy vận hành êm ái
Một trong những yêu cầu mà Phương Đông đặc biệt chú trọng trong dự án là khả năng vận hành êm ái.
Sau khi hoàn thành phần lắp đặt cơ bản, kỹ thuật viên tiến hành chạy thử và hiệu chỉnh nhiều lần.
Các nội dung được kiểm tra gồm:
- Khả năng tăng tốc.
- Khả năng giảm tốc.
- Độ rung khi cabin di chuyển.
- Độ chính xác khi dừng tầng.
- Độ êm khi đóng mở cửa.
- Khả năng chuyển đổi giữa các tầng.
- Khả năng phối hợp của 02 thang.
- Tín hiệu gọi tầng và bảng điều khiển.
Đặc biệt, quá trình khởi động và dừng tầng được kiểm tra kỹ nhằm hạn chế cảm giác giật khi cabin bắt đầu di chuyển hoặc khi về tầng.
Đối với một dự án trường học, đây là yếu tố góp phần nâng cao sự an toàn và thoải mái trong quá trình sử dụng hằng ngày.
7. Kiểm tra tổng thể và chạy thử trước khi kiểm định
Sau khi hoàn thành lắp đặt, Phương Đông tiến hành kiểm tra toàn bộ hệ thống trước khi chuyển sang bước kiểm định.
Các hạng mục được rà soát gồm:
Cơ khí: kiểm tra ray, cabin, đối trọng, cửa tầng, hệ thống truyền động.
Điện: kiểm tra nguồn điện, tủ điều khiển, hệ thống kết nối.
Điều khiển: kiểm tra tín hiệu gọi tầng, bảng điều khiển và chế độ vận hành nhóm.
An toàn: kiểm tra các chức năng bảo vệ và thiết bị an toàn của thang.
Vận hành: chạy thử thang có tải và không tải, kiểm tra khả năng dừng tầng và độ ổn định.
Chỉ khi các hạng mục đạt yêu cầu mới chuyển sang công đoạn kiểm định.

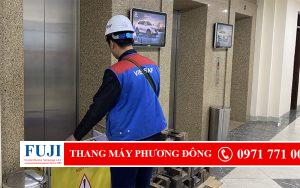

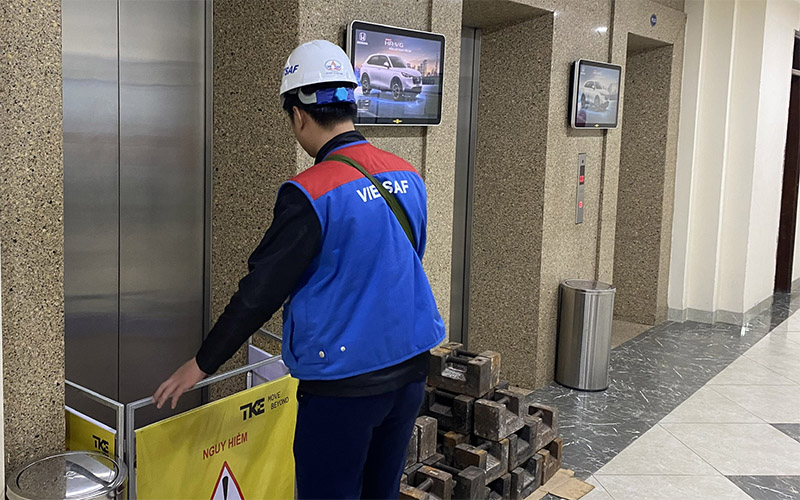

8. Kiểm định thang máy và hoàn thiện bàn giao
Kiểm định là bước quan trọng nhằm đánh giá sự phù hợp của thiết bị trước khi đưa vào khai thác.
02 thang máy được kiểm tra theo các yêu cầu kỹ thuật và an toàn liên quan. Sau khi hoàn tất các bước kiểm tra cần thiết, hệ thống được hoàn thiện để bàn giao cho chủ đầu tư.
Song song với việc bàn giao thiết bị, Phương Đông cũng hướng dẫn đội ngũ vận hành của nhà trường về:
- Quy trình sử dụng thang máy.
- Các lưu ý an toàn.
- Xử lý tình huống khẩn cấp.
- Quy trình bảo trì, bảo dưỡng.
- Cách phối hợp khi sử dụng 02 thang trong giờ cao điểm.
9 .Thành quả sau 120 ngày triển khai
Sau 120 ngày từ quá trình tư vấn, khảo sát, thiết kế phương án, chuẩn bị thiết bị, thi công, hiệu chỉnh, kiểm định và hoàn thiện, dự án 02 thang máy 1150kg tại Hệ thống Trường Song Ngữ Á Châu Đồng Nai đã hoàn thành.
Thành quả của dự án không chỉ nằm ở việc đưa 02 hệ thống thang máy vào hoạt động mà còn nằm ở việc giải quyết đúng những yêu cầu mà chủ đầu tư đặt ra ngay từ đầu:
02 thang máy tải trọng 1150kg
Đáp ứng nhu cầu vận chuyển người và phục vụ hoạt động của công trình trường học.
09 điểm dừng
Phục vụ việc di chuyển giữa các khu vực trong tòa nhà một cách thuận tiện.
Tốc độ 90 m/phút
Đáp ứng yêu cầu di chuyển giữa các tầng trong công trình có quy mô lớn.
Điều khiển nhóm đôi
Tăng hiệu quả phối hợp giữa hai thang, đặc biệt trong các khung giờ có lưu lượng sử dụng cao.
Vận hành êm ái
Đáp ứng yêu cầu của chủ đầu tư về cảm giác vận hành, đặc biệt tại thời điểm khởi động và dừng tầng.
Thiết kế phù hợp môi trường trường học
Cabin được lựa chọn theo hướng bền, thuận tiện vệ sinh và phù hợp với nhu cầu sử dụng thường xuyên.
10. Phương Đông – Đơn vị triển khai trọn gói dự án thang máy
Với dự án tại Hệ thống Trường Song Ngữ Á Châu Đồng Nai, Công ty CPCN Thang máy Phương Đông thực hiện theo quy trình khép kín từ tư vấn giải pháp – khảo sát hiện trường – hoàn thiện phương án kỹ thuật – cung cấp thiết bị – lắp đặt – hiệu chỉnh – kiểm định – bàn giao.
Điểm quan trọng trong mỗi dự án không chỉ là cung cấp một thiết bị đúng thông số mà là tìm ra phương án phù hợp với công trình và nhu cầu sử dụng thực tế của chủ đầu tư.
Đặc biệt với các công trình trường học, bệnh viện, khách sạn, văn phòng hay tòa nhà có lưu lượng người lớn, việc lựa chọn tải trọng, tốc độ, phương thức điều khiển và cấu hình thiết bị cần được tính toán ngay từ giai đoạn đầu để đảm bảo hiệu quả khai thác lâu dài.
Dự án cung cấp và lắp đặt 02 thang máy 1150kg, 09 điểm dừng tại Hệ thống Trường Song Ngữ Á Châu Đồng Nai là một công trình đòi hỏi sự phối hợp chặt chẽ giữa tư vấn kỹ thuật, khảo sát hiện trường, cung cấp thiết bị và thi công lắp đặt.
Sau 120 ngày triển khai, hệ thống đã hoàn thiện theo đúng phương án đề ra, đáp ứng yêu cầu về tải trọng, tốc độ, khả năng điều khiển nhóm đôi và vận hành êm ái, tạo nền tảng cho quá trình khai thác ổn định trong thời gian dài.
Công ty CPCN Thang máy Phương Đông – đồng hành từ phương án kỹ thuật đến khi thang máy vận hành thực tế.
Hotline: 0971 771 002
Website: thangmaygiatot.com

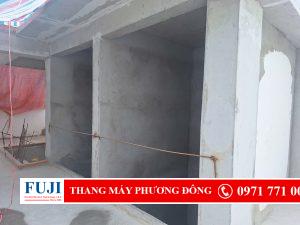

Hình ảnh thực tế tại công trình
